Мультисервисные коммутаторы
ММ-22x, ММ-52x
![Мультисервисные коммутаторы Zelax MM-22x](/assets/img/products/zelax-speedway.png)
![Мультисервисные коммутаторы Zelax MM-22x (задняя панель)](/assets/img/products/routers/zelax-speedway-switches-mm-22x.png)
![Мультисервисные коммутаторы Zelax MM-22x](/assets/img/products/zelax-speedway.jpg)
![Мультисервисные коммутаторы Zelax MM-22x (задняя панель)](/assets/img/products/routers/zelax-speedway-switches-mm-22x.jpg)
Мультисервисные коммутаторы MM-22x и MM-52x производства Zelax объединяют функции трёх устройств — маршрутизатора, мультиплексора и коммутатора Ethernet. Это многофункциональное оборудование поддерживает различные интерфейсы и стандарты передачи информации по каналам G.703/E1, ИКМ-15, выделенным линиям связи, сетям IP и Ethernet, что позволяет решать значительный пласт телекоммуникационных задач.
MM-22x и MM-52x дают возможность конвергировать технологии IP- и TDM, строить сети нового поколения и оказывать услуги Triple Play на базе разнородных сред передачи данных.
Мультисервисные коммутаторы Speedway осуществляют обмен данными между портами Е1 и ИКМ-15, передачу данных от интерфейсов Ethernet, УПИ-2, УПИ-3 в потоках Е1 и деление потока Е1 на несколько цифровых потоков.
Коммутаторы MM-22x и MM-52x дают возможность передавать один или несколько структурированных потоков Е1 через интерфейс V.35.
Мультисервисные коммутаторы Zelax способны выполнять функции инверсного мультиплексора и передавать данные со скоростью до 8 Мбит/с. В MM-22x и MM-52x реализована возможность сжатия потоков E1 с помощью специального модуля компрессии голосового трафика. Это позволяет максимально рационально использовать доступную пропускную способность каналов.
Эффективно использовать ресурсы позволяют реализованные в мультисервисных коммутаторах Zelax механизмы обеспечения качества обслуживания (QoS). При распределении сетевых ресурсов учитывается назначенный трафику приоритет.
Коммутаторы Zelax поддерживают множество протоколов, они легко совместимы с уже установленными устройствами и позволяют расширять ассортимент оказываемых услуг.
Мультисервисные коммутаторы — это базовые решения платформы Speedway, которые используются в качестве основы для других продуктов Zelax.
Модель | Количество слотов расширения |
Количество портов Ethernet |
Количество слотов SFP |
Количество поддерживаемых WAN-портов |
Количество портов на кросс-коннекторе |
---|---|---|---|---|---|
MM-221RC-UNI | 2 | 1 | 2 | 8 | |
MM-222RC-UNI | 2 | 1 | 4 | 8 | |
MM-225RC-UNI | 1 | 4 | 2 | 4 | |
MM-227RC-UNI | 1 | 3 | 1 | 2 | 4 |
MM-522RC-UNI | 5 | 1 | 4 | 20 | |
MM-525RC-UNI | 4 | 4 | 2 | 16 | |
MM-527RC-UNI | 4 | 3 | 1 | 2 | 16 |
Более подробная информация о платформе Speedway находится в разделе «Мультисервисная платформа Speedway».
- маршрутизатор, мультиплексор и коммутатор Ethernet в одном устройстве
- режим инверсного мультиплексора
- сжатие голосовых E1
- режим передачи Е1 через V.35
- гибкие возможности синхронизации
- поддержка механизмов качества обслуживания (QoS)
- работа в режиме моста (bridging)
- привычный интерфейс командной строки (CLI)
- модульная конструкция
- встроенный BER-тестер
- гарантия 5 лет

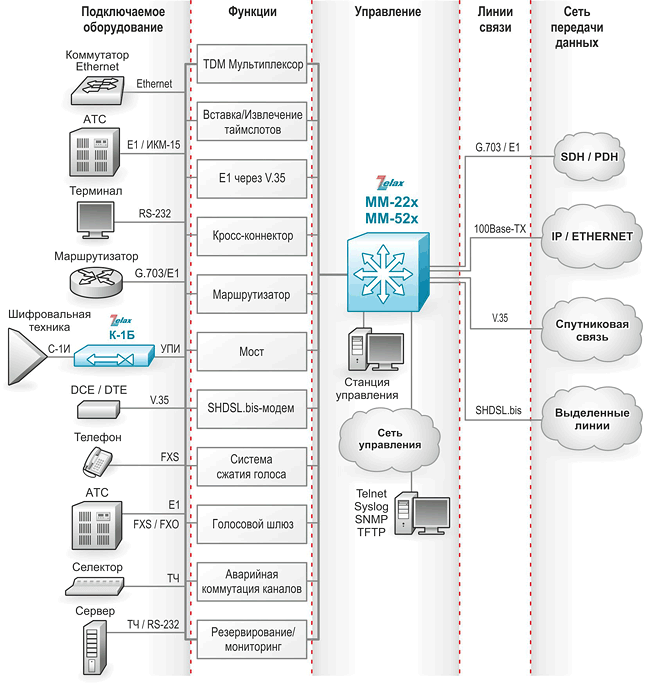

Схема функциональных возможностей мультисервисных коммутаторов
![Решение Zelax: Схема функциональных возможностей мультисервисных коммутаторов](/assets/img/schemes/routers/zelax-speedway-multiservice-commutators-01.png)

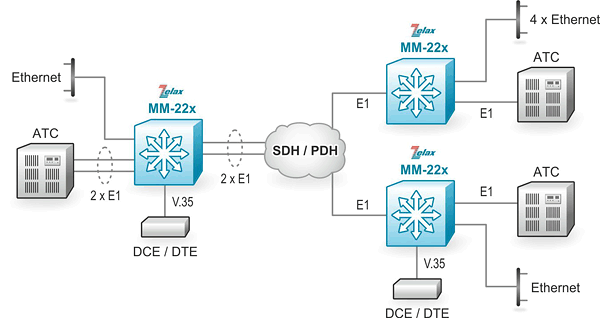

Подключение удалённых АТС, локальных сетей Ethernet
и оборудования DTE/DCE через сеть SDH/PDH
![Решение Zelax: Подключение удалённых АТС, локальных сетей Ethernet и оборудования DTE/DCE через сеть SDH/PDH](/assets/img/schemes/routers/zelax-speedway-multiservice-commutators-02.png)
Код заказа | Описание |
---|---|
MM-22xRC-UNI-AC9 | пластмассовый корпус, питание ~220 В |
MM-22xRC-UNI-DC60 | пластмассовый корпус, питание =20...72 В |
MM-22xRC-UNI-K-AC9 | для конструктива Р-510 (AC), питание ~9 В [на заказ] |
MM-22xRC-UNI-K-DC60 | для конструктива Р-510 (DC), питание =20...72 В [на заказ] |
MM-22xRC-UNI-I-AC9 | для конструктива Р-12, питание ~220 В [на заказ] |
MM-22xRC-UNI-I-DC60 | для конструктива Р-12, питание =20...72 В [на заказ] |
MM-22xRC-UNI-T | металлический корпус 19", 1U, питание ~220 В |
MM-52xRC-UNI-AC220 | металлический корпус 19", 1U, питание ~220 В |
MM-52xRC-UNI-UPH | металлический корпус 19", 1U, универсальное питание с резервированием ~220 В, =38...72 В |
22x — модификации 221, 222, 225, 227
52x — модификации 522, 525, 527
— комплектуется сетевым адаптером ~220 В/~9 В
Код заказа | Описание |
---|---|
MIM-E1A MIM-2xE1A MIM-4xE1A |
Модули с одним, двумя и четырьмя портами G.703/E1 и поддержкой CRC-4. Чувствительность приёмника –43 дБ. |
MIM-G703 MIME-2xG703 |
Модули с одним и двумя портами G.703/E1. Чувствительность приёмника –43 дБ. |
MIME-2xG703L | Модуль с двумя портами G.703/E1. Чувствительность приёмника –12 дБ. |
MIME-2xE05-R | Модуль с 2 портами ИКМ-15/G.703/E1 с функцией аварийной коммутации. Чувствительность приёмника –12 дБ. |
MIM-VLT32 | Модуль сжатия голосовых данных потоков E1/ИКМ-15 |
MIM-UPI2 MIM-UPI3 MIME-2xUPI3 |
Модули с последовательными универсальными портами УПИ-2/УПИ-3. Поддерживаемые интерфейсы V.35, RS-232, V.11, RS-449/V.36, RS-530, X.21. |
MIME-UPI3-G703L | Модуль с одним последовательным универсальным портом УПИ-3 и одним портом G.703/E1. Чувствительность приёмника –12 дБ. |
MIME-2xSHDSLQ | Модуль с двумя портами SHDSL.bis. Скорость передачи данных по одной паре до 12672 кбит/с. |
MIME-4xFXS | Модуль с 4 портами FXS |
MIME-4xFXO | Модуль с 4 портами FXO/ТЧ |
MIME-2xFXS-2xFXO | Модуль с 2 портами FXS и 2 портами FXO/ТЧ |
MIME-PTT | Модуль с 1 портом для передачи голоса и сигнала Push To Talk |
MIME-4xPTT | Модуль с 4 портами для передачи голоса и сигнала Push To Talk |
MIME-4xRS232I | Модуль с четырьмя портами RS-232 с гальванической развязкой |
MIME-4xRS485I | Модуль с четырьмя портами RS-485 с гальванической развязкой |
Документация | Программное обеспечение |
Сертификаты |
---|---|---|
Справочник команд: |
|
Некоторые функциональные возможности оборудования, заявленные на этой странице, могут быть не реализованы в текущей версии ПО. Подробности Вы можете узнать в отделе технической поддержки: +7 (495) 748-71-87, tech@zelax.ru
Дополнительная информация о ценах и условиях продажи: sales@zelax.ru
